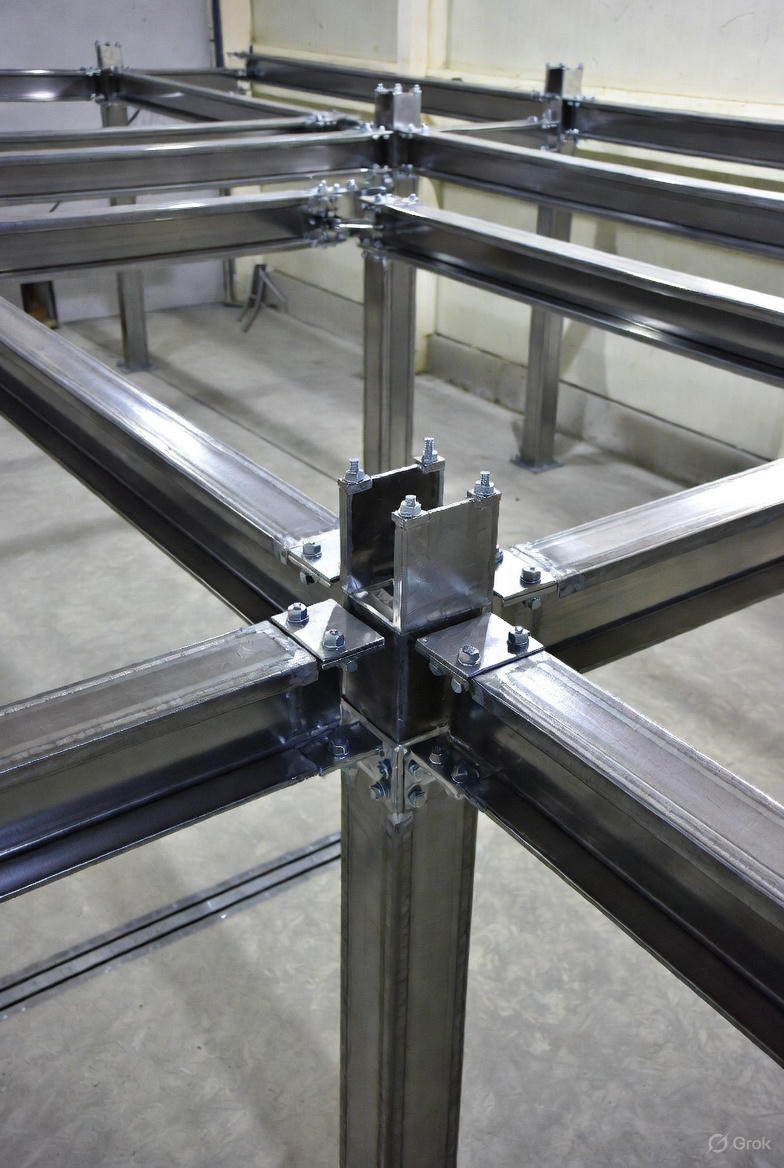

طراحی اسکلت فلزی پیچ و مهره‌ای: راهنمای جامع تحلیل بار، نرم‌افزار، نقشه اجرایی و استانداردهای بین‌المللی
آخرین به‌روزرسانی: ۲۵ آبان ۱۴۰۴ (15 نوامبر 2025)
افق سوله آریا با تیم ۳۰ نفره مهندسان عمران و مکانیک، گواهی طراحی از نظام مهندسی و ۱۵ سال تجربه در ۵۰۰+ پروژه، مرجع تخصصی طراحی اسکلت فلزی پیچ و مهره‌ای در ایران است. در این کلاستر، تمام مراحل طراحی از تحلیل بار تا نقشه اجرایی را با نرم‌افزارهای روز دنیا، استانداردهای AISC و Eurocode و مثال‌های واقعی بررسی می‌کنیم تا شما سازه‌ای ایمن، اقتصادی و قابل اجرا داشته باشید.
بار مرده: وزن اسکلت ۲۵–۴۰ کیلوگرم بر مترمربع، ساندویچ پنل ۱۵–۲۰ کیلوگرم بر مترمربع، تأسیسات ۵–۱۰ کیلوگرم بر مترمربع. بار زنده: ۱۵۰–۵۰۰ کیلوگرم بر مترمربع بسته به کاربری (انبار، کارخانه، سالن ورزشی). بار باد: ۶۰–۱۲۰ کیلومتر بر ساعت بر اساس منطقه جغرافیایی. بار زلزله: شتاب پایه ۰.۳۰g، ضرایب اهمیت ۱.۰–۱.۲.
افق سوله آریا از مبحث ششم مقررات ملی و ASCE 7 استفاده می‌کند.
خرپا پرات برای دهانه ۱۵–۳۰ متر، ارتفاع ۶–۱۲ متر، وزن ۲۵–۳۰ کیلوگرم بر مترمربع. خرپا وارن برای دهانه ۳۰–۶۰ متر، ارتفاع ۱۲–۱۸ متر، وزن ۳۰–۳۵ کیلوگرم بر مترمربع. تیرورق H برای دهانه ۶–۲۵ متر، ارتفاع ۴–۸ متر، وزن ۳۵–۴۰ کیلوگرم بر مترمربع.
قانون طلایی: دهانه بالای ۳۰ متر فقط خرپایی، ارتفاع بالای ۱۲ متر نیاز به بادبند دوبل.
اتصال ستون به فونداسیون: پلیت پایه ۳۰×۳۰×۲۰ میلی‌متر، ۴ پیچ M24 گرید ۱۰.۹، گشتاور ۴۵۰ نیوتن متر. اتصال خرپا به ستون: ۸ پیچ M20، پلیت گوشه ۱۵ میلی‌متر، جوش FILLET ۶ میلی‌متر در کارخانه. اتصال بادبند: پلیت گاست ۱۰ میلی‌متر، ۶ پیچ M16.
ضریب ایمنی اتصالات: ۱.۶ بر اساس AISC 360.
ETABS برای تحلیل سازه‌ای و محاسبه خیز L/۳۰۰. Tekla Structures برای مدل ۳D، شاپ‌دراوینگ و خروجی CNC. SAP2000 برای تحلیل دینامیکی و طیفی زلزله
افق سوله آریا مدل ۳D کامل را رایگان برای کارفرما ارائه می‌دهد.
نقشه‌های پلان، نما، مقطع با مقیاس ۱:۵۰. شاپ‌دراوینگ هر قطعه با شماره لیزری، ابعاد دقیق، لیست پیچ و مهره. خروجی DXF برای برش CNC با دقت ۰.۱ میلی‌متر.
مهر نظام مهندسی روی تمام نقشه‌ها.
کنترل توسط مهندس ناظر نظام مهندسی. تست UT روی ۱۰٪ جوش‌های کارخانه‌ای. گزارش E-E-A-T با امضای طراح ارشد.
فاصله خرپاها ۵ یا ۶ متر برای پنل استاندارد. تقویت خرپا با IPE120–160 برای جرثقیل ۵–۵۰ تن. طراحی ۳D یکپارچه با پروفیل Z زیرسازی پنل.
استفاده از اتصالات گیردار و بادبندهای صلیبی. تحلیل Pushover برای شتاب ۰.۳۵g. ضریب رفتار R=6 برای اسکلت پیچ و مهره‌ای.
کاهش وزن تا ۱۵٪ با ورق ST52 و اتصالات بهینه. جایگزینی IPE با لوله در بادبندها. استفاده از پیچ‌های پیش‌تنیده برای کاهش تعداد.
گارانتی ۱۵ ساله برای محاسبات، نقشه‌ها و سازگاری. بازطراحی رایگان در صورت تغییر کاربری. پشتیبانی مادام‌العمر از طریق اپلیکیشن اختصاصی.
طراحی دقیق، ایمن و اقتصادی با نرم‌افزارهای روز، تیم متخصص و گارانتی ۱۵ ساله. افق سوله آریا تضمین می‌کند اسکلت شما بهینه‌ترین و قابل اجرا باشد.
