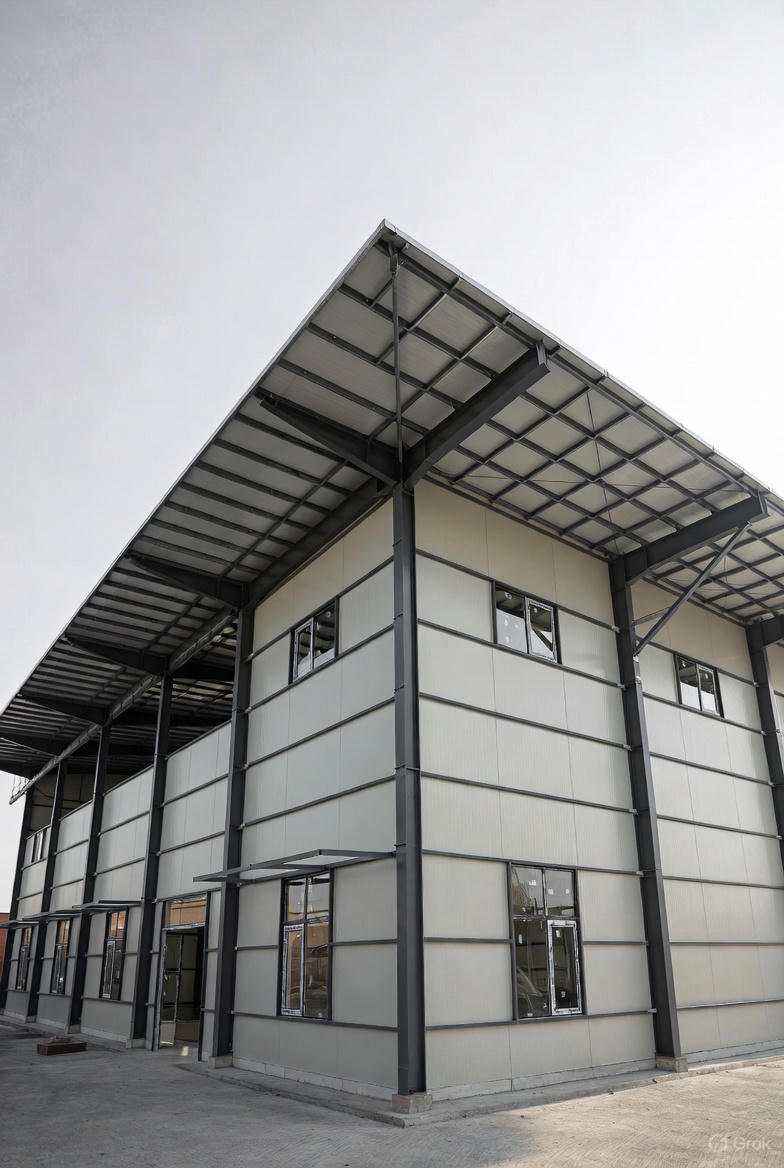

سوله سازی صنعتی: راهنمای جامع طراحی، اجرا، قیمت و گارانتی ۲۰ ساله توسط افق سوله آریا
افق سوله آریا با بیش از ۱۵ سال سابقه، ۵۰۰+ پروژه موفق در ۱۲ استان و کارخانه پیش‌ساختگی ۱۰,۲۳۳ متری، مرجع تخصصی سوله سازی صنعتی در ایران است. ما از طراحی ۳D با Tekla و ETABS تا اجرای کامل با ناوگان حمل اختصاصی و گارانتی ۲۰ ساله واقعی را با تیم ۱۲۰ نفره مهندس، تکنسین و کارگر متخصص ارائه می‌دهیم.
سوله صنعتی، اسکلت اصلی هر واحد تولیدی، انبار یا سالن ورزشی است. در ایران، بیش از ۷۰ درصد صنایع در سوله‌های فلزی فعالیت می‌کنند. انتخاب نادرست در طراحی، منجر به افزایش ۴۰ درصدی هزینه‌ها و کاهش عمر سازه تا ۱۵ سال می‌شود.
افق سوله آریا با تحلیل نیاز کارفرما، محاسبه دقیق بارها و استفاده از مواد استاندارد، این ریسک را به صفر می‌رساند.
سوله خرپایی با دهانه ۱۵–۶۰ متر و ارتفاع ۶–۱۸ متر برای کارخانه، انبار، سالن ورزشی و وزن تقریبی ۲۵–۳۵ کیلوگرم بر مترمربع. سوله UBM قوسی با دهانه ۱۰–۴۰ متر و ارتفاع ۴–۱۲ متر برای سردخانه، دامداری، گلخانه و وزن ۱۸–۲۵ کیلوگرم بر مترمربع. سوله H تیرورقی با دهانه ۶–۲۵ متر و ارتفاع ۴–۸ متر برای کارگاه کوچک، تعمیرگاه و وزن ۳۰–۴۰ کیلوگرم بر مترمربع. سوله چند طبقه با دهانه ۱۰–۳۰ متر و ارتفاع ۸–۲۰ متر برای اداری + تولیدی و وزن ۴۰–۶۰ کیلوگرم بر مترمربع.
نکات انتخاب: دهانه بالای ۳۰ متر فقط خرپایی، ارتفاع بالای ۱۲ متر نیاز به بادبند اضافی، رطوبت بالا پنل XPS + گالوانیزه گرم.
مزایای اسکلت پیچ و مهره‌ای شامل سرعت نصب ۵۰٪ سریع‌تر از جوشی، دقت با انحراف کمتر از ۲ میلی‌متر در ۱۰ متر، قابلیت توسعه تا ۳ بار جابجایی، کیفیت پیش‌ساختگی در کارخانه CNC.
مراحل طراحی اسکلت: تحلیل بار با ETABS شامل مرده، زنده، باد، زلزله، طراحی خرپا با Tekla Structures، برش CNC با دقت ۰.۱ میلی‌متر، مونتاژ کارخانه‌ای و شماره‌گذاری قطعات، حمل با تریلرهای اختصاصی.
مشخصات فنی: ورق ST52 با ضخامت ۶–۲۰ میلی‌متر، پیچ گرید ۱۰.۹ با گشتاور ۵۰–۱۲۰ نیوتن متر، رنگ پرایمر اپوکسی + پلی‌اورتان RAL 7035، جوش فقط در کارخانه با دستگاه SAW.
انواع هسته: پلی‌یورتان با وزن ۱۰–۱۲ کیلوگرم بر مترمربع، ضریب انتقال حرارت ۰.۰۲۲ وات بر مترمربع کلوین، مقاومت حریق ۱۵–۳۰ دقیقه و قیمت تقریبی ۶۵۰,۰۰۰ تومان. پشم سنگ با وزن ۱۶–۱۸ کیلوگرم بر مترمربع، ضریب ۰.۰۳۵، مقاومت ۱۲۰ دقیقه و قیمت ۸۵۰,۰۰۰ تومان. XPS با وزن ۱۲–۱۴ کیلوگرم بر مترمربع، ضریب ۰.۰۳۰، مقاومت ۲۰ دقیقه و قیمت ۷۵۰,۰۰۰ تومان.
ضخامت پیشنهادی: سقف ۵–۸ سانتی‌متر با شیب ۵–۱۰٪، دیوار ۴–۶ سانتی‌متر.
روش نصب: زیرسازی با پروفیل Z، شروع از گوشه پایین، پیچ سرمته‌ای ۵.۵×۱۰۰ با واشر EPDM، نوار بوتیل در اورلپ، ماستیک پلی‌اورتان در درزها، تست آب‌بندی ۴۵ دقیقه.
بارهای وارد: مرده ۱۰۵ کیلوگرم بر مترمربع، زنده ۱۵۰ کیلوگرم بر مترمربع، باد ۶۰ کیلوگرم بر مترمربع، زلزله ۰.۳g.
انواع پی: نواری با ظرفیت خاک بالای ۱.۵ کیلوگرم بر سانتی‌متر مربع، عرض ۶۰–۸۰ سانتی‌متر، عمق ۵۰–۷۰ سانتی‌متر، آرماتور ۴Ø۱۴ + خاموت Ø۸@۱۵. گسترده با ظرفیت زیر ۱.۵ کیلوگرم بر سانتی‌متر مربع، عمق ۲۵–۳۵ سانتی‌متر، شبکه Ø۱۴@۲۰.
آزمایش خاک: SPT هر ۱.۵ متر، CPT برای خاک ضعیف، گزارش ژئوتکنیک با مهر نظام مهندسی.
ظرفیت مجاز: ۵–۱۰ تن با پروفیل تقویتی IPE120، ریل A45، ورق جان ۶ میلی‌متر. ۱۰–۲۰ تن با IPE140، ریل A65، ورق جان ۶ میلی‌متر. ۲۰–۵۰ تن با IPE160 + دوبل، ریل A100، ورق جان ۸ میلی‌متر.
مراحل نصب: برش پنل با اره الماسی سرد، نصب پروفیل IPE زیر خرپا، جوش پلیت ۲۰ میلی‌متر، تراز ریل با لیزر کمتر از ۱ میلی‌متر در ۱۰ متر، تست بار ۱۲۵٪ استاتیک + دینامیکی.
الزامات: پنل A1 غیرقابل اشتعال، درب REI 120 با لاستیک intumescent، فونداسیون مستقل، سیستم اطفاء CO2 یا FM200.
نمونه پروژه: پست ۶۳ کیلوولت — ۵۰۰۰ مترمربع پنل، تست حریق ۱۱۵ دقیقه مقاومت.
تهویه: فن آکسیال سقفی هر ۵۰۰ مترمربع یک فن، دریچه دود با ترمودیسک، لوله‌کشی گالوانیزه.
روشنایی: LED ۱۵۰ وات هر ۲۵ مترمربع یک چراغ، لوکس متر ۳۰۰ لوکس در کف، کابل‌کشی تابلویی.
نوع درب: سکشنال ۴×۴ متر برای ورودی اصلی با قیمت ۴۵,۰۰۰,۰۰۰ تومان، رول‌آپ ۳×۳ متر برای انبار با قیمت ۲۵,۰۰۰,۰۰۰ تومان، کشویی ۵×۵ متر برای جرثقیل با قیمت ۶۰,۰۰۰,۰۰۰ تومان.
اسپرینکلر wet در سقف، شیر هیدرانت هر ۵۰ متر، جعبه F با شیلنگ و نازل، آژیر و دتکتور دود.
آیتم: اسکلت پیچ و مهره‌ای ۱,۲۰۰,۰۰۰ – ۱,۶۰۰,۰۰۰ تومان/مترمربع با توضیح ST52 + گالوانیزه. ساندویچ پنل PU ۶۵۰,۰۰۰ – ۸۵۰,۰۰۰ تومان/مترمربع با ۵ سانتی‌متر. فونداسیون ۴۰۰,۰۰۰ – ۶۰۰,۰۰۰ تومان/مترمربع با پی نواری. جرثقیل ۱۰ تن ۱۲۰,۰۰۰,۰۰۰ تومان کل با ریل A65. جمع برای ۱۰۰۰ مترمربع: ۲,۴۵۰,۰۰۰,۰۰۰ تومان بدون تاسیسات.
دریافت برآورد دقیق: فرم محاسبه قیمت.
مرحله: مشاوره و قرارداد ۱–۳ روز با مسئول تیم فروش. طراحی ۳D ۵–۷ روز با مهندسان. آزمایش خاک ۳ روز با آزمایشگاه. پیش‌ساختگی ۱۰–۱۵ روز با کارخانه. فونداسیون ۵–۷ روز با تیم بتن. اسکلت ۷–۱۰ روز با تیم مونتاژ. ساندویچ پنل ۵–۷ روز با تیم نصب. جرثقیل و تاسیسات ۵–۱۰ روز با تیم تخصصی. جمع ۴۵–۶۰ روز.
استاندارد: مبحث ۶ برای بارگذاری، مبحث ۱۰ برای سازه‌های فولادی، ISIRI 7695 برای ساندویچ پنل، NFPA 285 برای تست حریق، FM Approval برای بیمه، DIN EN 1090 برای اجرای فولادی.
پروژه: کارخانه فولاد با مساحت ۳۲۰۰ مترمربع، نوع خرپایی + جرثقیل ۲۰ تن، مکان اصفهان، سال ۱۴۰۳. انبار سردخانه با ۱۵۰۰ مترمربع، نوع UBM + پنل ۸ سانتی‌متر، مکان تهران، سال ۱۴۰۲. سالن ورزشی با ۴۸۰۰ مترمربع، نوع چندطبقه، مکان شیراز، سال ۱۴۰۱.
مشاهده گالری کامل: پروژه‌های افق سوله آریا.
مورد: اسکلت فلزی ۲۰ سال برای نشست، خوردگی. ساندویچ پنل ۱۵ سال برای رنگ، عایق. فونداسیون ۲۰ سال برای ترک بالای ۲ میلی‌متر. جرثقیل ۱۵ سال برای سازه. چکاپ سالانه رایگان مادام‌العمر.
حداقل مساحت سوله چقدر است؟ ۱۰۰ مترمربع برای کارگاه کوچک. آیا سوله در زمستان قابل اجراست؟ بله، با بتن ضد یخ و گرمایش موقت. هزینه مجوز آتش‌نشانی چقدر است؟ ۱۵–۲۵ میلیون بسته به مساحت. آیا سوله قابل فروش است؟ بله، با اسکلت پیچ و مهره‌ای تا ۳ بار.
طراحی ۳D رایگان. پیش‌ساختگی در کارخانه ۱۰,۲۳۳ متری. نصب با تیم ۱۲۰ نفره. گارانتی ۲۰ ساله واقعی. پشتیبانی ۱۲ استان. ۵۰۰+ پروژه موفق.
شروع پروژه شما از همین امروز: مشاوره رایگان ۲۴ ساعته
